Los relés de enclavamiento son dispositivos operados electromagnéticamente. La gama E290 de ABB se puede utilizar para realizar un sistema de control de iluminación simple, eficiente y que ahorra energía. Estos dispositivos se utilizan principalmente en casas particulares, instalaciones de fábricas y edificios comerciales y públicos, así como en plantas industriales. Como regla general, los relés de enclavamiento controlados mediante botones de impulso se instalan cuando es necesario que la iluminación se accione desde al menos tres lugares diferentes. Cada vez que se inicia un comando (mediante un botón de impulso), se aplica un pulso eléctrico a la bobina del relé de enclavamiento. La bobina en el dispositivo se energiza y activa brevemente. Ese pulso corto a la bobina conduce al enganche mecánico de los contactos principales internos. El mecanismo de conmutación interno nos permite lograr un enclavamiento seguro y confiable (del mismo modo que un bolígrafo). Cada pulso que se envía al sistema de bobina magnética cambia el dispositivo a su posición anterior donde se mantiene mecánicamente hasta que se recibe el siguiente pulso de control. Los dispositivos están diseñados para corrientes nominales de 16 y 32A. A través de los accesorios combinables, los módulos principales se pueden utilizar en casi todas las aplicaciones del mercado.

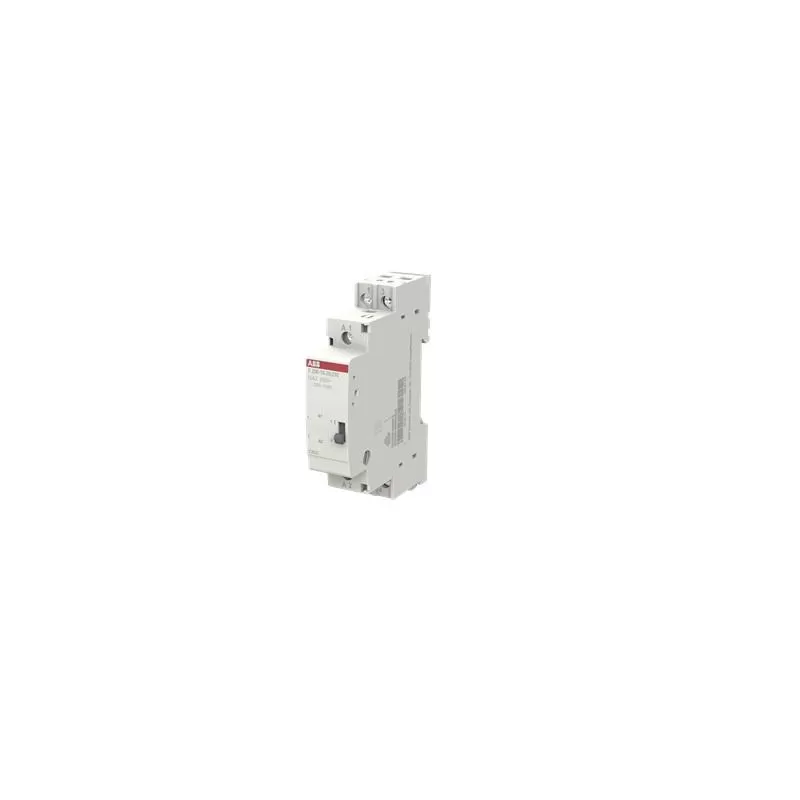

E290-16-20/230 Relé de enclavamiento electromecánico
2
0
2TAZ312000R2012
